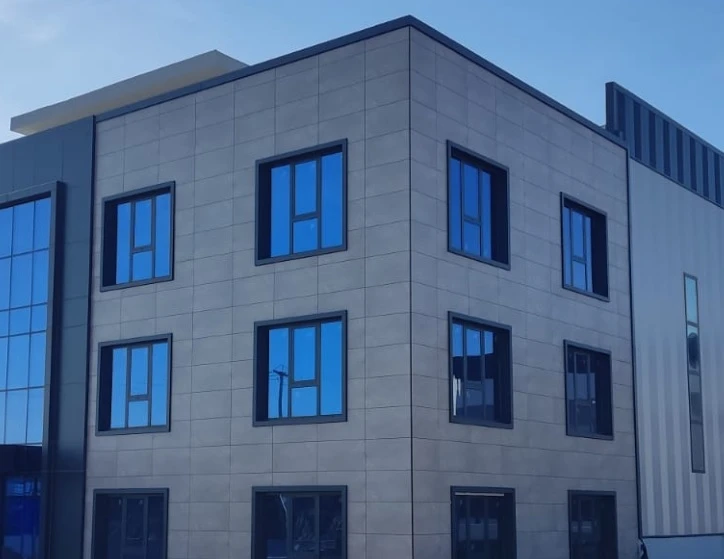

Alüminyum Kapı ve Pencere Sistemlerinde Yapılan Hatalar ve Doğru Uygulama Kriterleri
Alüminyum kapı ve pencere sistemleri, modern yapılarda dayanıklılık, estetik görünüm, uzun ömürlü kullanım ve geniş açıklıkların çözülebilmesi nedeniyle sıkça tercih edilen yapı kabuğu elemanlarıdır. Konut, villa, ofis, mağaza, otel, ticari yapı ve endüstriyel projelerde kullanılan alüminyum doğramaların performansı; profil sistemi, statik hesap, doğrama modülasyonu, cam seçimi, aksesuar kapasitesi, montaj detayı, su tahliyesi, ısı ve su izolasyonu ile birlikte değerlendirilmelidir.
Alüminyum doğrama çözümleri; ısı yalıtımlı ve ısı yalıtımsız pencereler, tek veya çift açılım sistemleri, gizli kanat pencere, alüminyum kapılar, vitrin doğramaları, alüminyum sürme kapı ve pencere sistemleri, kaldır-sür ve minimal sürme çözümleri gibi farklı alternatifleri kapsar. Her sistemin profil kesiti, izin verilen kanat ölçüleri, cam taşıma kapasitesi, aksesuar yapısı, hava-su performansı ve montaj prensibi farklıdır.
Bu nedenle ürün seçimi yalnızca mimari görünüm, profil rengi veya fiyat üzerinden yapılmamalıdır. Binanın yüksekliği, doğramanın cephedeki montaj yüksekliği, rüzgâr yükü, açıklık ölçüleri, kullanım yoğunluğu, cam ağırlığı, ısı ve ses performansı ile yapının bulunduğu çevresel koşullar birlikte değerlendirilmelidir.
Bu yazıda alüminyum kapı ve pencere sistemlerinde en sık yapılan proje, sistem seçimi, imalat ve montaj hatalarını ve doğru uygulama kriterlerini ele alıyoruz.
1. Ürün Tipinin Kullanım Amacına Göre Belirlenmemesi
Her alüminyum doğrama sistemi aynı ihtiyaca cevap vermez. Isı yalıtımlı pencere, ısı yalıtımsız pencere, gizli kanat pencere, alüminyum kapı, vitrin doğrama, sürme pencere, sürme kapı, kaldır-sür ve minimal sürme sistemlerin kullanım amacı ve performans kriterleri birbirinden farklıdır.
Örneğin gizli kanat pencere, dış cephede daha sade ve bütüncül bir görünüm sağlayabilir. Ancak bu sistemde kanat ölçüsü, cam ağırlığı, menteşe ve ispanyolet kapasitesi, fitil baskısı ve drenaj detayı doğru çözülmelidir.
Sürme ve kaldır-sür sistemler geniş açıklıklarda büyük cam yüzeyler ve kullanım konforu sağlarken ray, taşıyıcı araba, eşik, drenaj ve sızdırmazlık detayları klasik açılır kanat sistemlerinden farklıdır.
Alüminyum kapı ve vitrin doğramalarında ise yoğun kullanım, cam güvenliği, kilit sistemi, menteşe kapasitesi, eşik ve darbe dayanımı daha fazla önem kazanabilir.
Doğru sistem; mimari görünüm, renk, kullanım amacı, açıklık ölçüsü, performans ihtiyacı ve işletme koşulları birlikte değerlendirilerek seçilmelidir.
2. Statik Hesap Yapılmadan Doğrama Sistemi ve Profil Kesiti Seçilmesi
Alüminyum doğramalarda en kritik proje hatalarından biri, profil serisinin ve kesitlerinin statik hesap yapılmadan seçilmesidir.
Doğramanın statik değerlendirmesinde yalnızca pencerenin kendi genişliği ve yüksekliği değil; binanın toplam yüksekliği, doğramanın bina üzerindeki montaj yüksekliği, yapının konumu, cephe yönü, bölgesel rüzgâr koşulları, rüzgâr basınç ve emme kuvvetleri, doğrama modülasyonu, sabit ve açılır bölümlerin ölçüleri, cam ağırlığı ve montaj bağlantıları birlikte dikkate alınmalıdır.
Aynı ölçülerdeki bir pencere, düşük katlı bir yapının alt katında ve yüksek bir binanın üst katlarında aynı rüzgâr etkisine maruz kalmayabilir. Yapının köşe bölgelerinde, açık arazi veya deniz etkisine açık cephelerde rüzgâr etkileri daha kritik hale gelebilir.
Bu nedenle seçilecek alüminyum doğrama sistemi ve profil kesitleri, proje için hesaplanan rüzgâr yüklerini ve izin verilen sehim sınırlarını karşılamalıdır. Gerektiğinde daha yüksek ataletli profiller, ilave dikme veya kayıtlar kullanılmalı ya da doğrama modülasyonu değiştirilmelidir.
Bir doğrama sisteminin test edilmiş hava, su ve rüzgâr performansına sahip olması, bu performansın her ölçü ve modülasyonda otomatik olarak sağlanacağı anlamına gelmez. Doğrama ölçüsü, profil kombinasyonu, cam, aksesuar, açılım şekli ve montaj detayı birlikte değerlendirilmelidir.
Yetersiz profil seçimi; aşırı sehim, fitil baskısının bozulması, hava ve su sızıntısı, cam üzerinde istenmeyen gerilmeler ve bağlantı noktalarında zorlanma gibi sorunlara neden olabilir.
3. Doğrama Modülasyonunun Statik ve Aksesuar Sınırlarına Göre Yapılmaması
Alüminyum kapı ve pencere modülasyonu yalnızca mimari cephe görünüşüne göre belirlenmemelidir.
Sabit ve açılır kanatların genişliği, yüksekliği ve en-boy oranları; statik gereklilikler, cam ağırlığı, kullanılacak profil sistemi ve aksesuar üreticisinin izin verdiği ölçülere göre oluşturulmalıdır.
Menteşe, makas, ispanyolet, kilit, sürme tekeri, taşıyıcı araba ve kaldır-sür mekanizmalarının üreticiler tarafından tanımlanan maksimum kanat genişliği, yüksekliği ve ağırlık sınırları vardır. Bazı aksesuar sistemlerinde kanat geometrisi ve en-boy oranı için de sınırlamalar bulunabilir.
Profil açısından üretilebilir görünen büyük bir açılır kanat, kullanılacak aksesuarın garanti verdiği çalışma sınırlarının dışında kalabilir.
Bu durumda zaman içinde kanat sarkması, kapanma güçlüğü, menteşe veya makas zorlanması, ispanyolet ayarının bozulması, fitil baskısının azalması ve hava-su sızdırmazlık problemleri oluşabilir.
Doğru projelendirmede önce mimari beklenti belirlenmeli; daha sonra statik hesap, cam ağırlığı, profil sisteminin izin verdiği ölçüler ve aksesuar üreticisinin uygulama diyagramları kontrol edilmelidir. Gerektiğinde tek büyük kanat yerine sabit bölüm, ilave dikme veya kayıt kullanılarak modülasyon yeniden düzenlenmelidir.
4. Isı Yalıtımlı ve Isı Yalıtımsız Sistemin Yanlış Seçilmesi
Alüminyum doğrama sistemlerinde ısı yalıtımlı ve ısı yalıtımsız profil seçenekleri bulunur. Dış ortamla temas eden iklimlendirilmiş hacimlerde yanlış sistem seçimi enerji performansını ve kullanıcı konforunu olumsuz etkileyebilir.
Isı yalıtımsız alüminyum profiller iç ve dış ortam arasındaki sıcaklık geçişini daha hızlı iletir. Bu durum ısı kaybı, iç yüzey sıcaklığının düşmesi ve uygun koşullarda yoğuşma riskinin artması gibi sonuçlar doğurabilir.
Konut, ofis, otel ve iklimlendirilmiş ticari hacimlerin dış cephelerinde sistem seçimi yapılırken profilin ısı performansı, kullanılacak camın ısı geçirgenliği ve duvar-doğrama birleşimindeki yalıtım sürekliliği birlikte değerlendirilmelidir.
Isı yalıtımsız sistemler ise iç mekân bölmeleri, bazı vitrin uygulamaları veya dış-iç sıcaklık farkının kritik olmadığı kullanım alanlarında değerlendirilebilir.
5. Cam Seçimi, Cam Ağırlığı ve Takozlamanın Yanlış Çözülmesi
Alüminyum kapı ve pencerelerde cam seçimi doğrama sisteminden bağımsız yapılamaz.
Isıcam, üçlü ısıcam, temperli cam, lamine cam, güneş kontrol camı, Low-E cam, akustik cam veya güvenlik camı seçimi; ısı ve ses performansının yanında cam ağırlığını ve doğrama üzerindeki yükleri de değiştirir.
Büyük cam yüzeylerinde cam kalınlığındaki küçük değişiklikler bile toplam kanat ağırlığını ciddi ölçüde artırabilir. Bu ağırlığın profil, menteşe, sürme tekerleri veya kaldır-sür taşıyıcı sisteminin kapasitesi içinde kalması gerekir.
Ayrıca camın doğrama içerisinde doğru takozlanması önemlidir. Cam yükünün uygun taşıyıcı takozlarla doğru noktalardan profile aktarılmaması, özellikle açılır kanatların zamanla gönye dışına çıkmasına ve sarkmasına neden olabilir.
Bunun sonucunda kanat kasaya sürtebilir, kilitleme noktaları karşılıklarıyla tam örtüşmeyebilir, aksesuar yükleri artabilir ve fitil baskısı bozularak hava-su performansı düşebilir.
Doğru uygulamada cam kombinasyonu, cam ağırlığı, kanat ölçüsü, profil kapasitesi, açılım tipi, aksesuar taşıma kapasitesi ve cam takozlama düzeni birlikte değerlendirilmelidir.
6. Sürme, Kaldır-Sür ve Minimal Sürme Sistemlerin Yanlış Detaylandırılması
Alüminyum sürme sistemleri geniş açıklıklar ve büyük cam yüzeyler için önemli çözümler sunar. Ancak klasik sürme, kaldır-sür ve minimal sürme sistemlerin çalışma prensipleri ve performans kriterleri aynı değildir.
Büyük camlı sürme kanatlarda toplam kanat ağırlığı, taşıyıcı araba ve teker kapasitesi, ray sistemi, kilit mekanizması ve eşik detayı birlikte kontrol edilmelidir.
Yanlış aksesuar veya yetersiz taşıyıcı sistem kullanılması; kanadın zor hareket etmesine, rayda ses yapmasına, kilitleme problemlerine ve zamanla ayar kaybına neden olabilir.
Sürme sistemlerde su tahliyesi de özel önem taşır. Ray ve eşik içerisine ulaşan suyun kontrollü biçimde dışarı atılması, tahliye deliklerinin yeterli olması ve dış mekân kotlarının eşik sistemiyle uyumlu çözülmesi gerekir.
Özellikle sıfır eşik veya düşük eşikli mimari çözümlerde estetik ve erişilebilirlik isteği, su tahliye ve su geçirimsizlik performansından bağımsız ele alınmamalıdır.
7. Gizli Kanat ve Açılır Sistemlerde Ölçü-Aksesuar İlişkisinin Yanlış Çözülmesi
Gizli kanat ve klasik açılır pencere sistemlerinde kanat ölçüsü arttıkça profil, cam ve aksesuar üzerindeki yükler de artar.
Gizli kanat sistemler mimari olarak ince profil etkisi oluşturabilir; ancak bu görünümün sağlanması için kanat ölçüsü, cam kalınlığı, cam ağırlığı, menteşe, makas ve ispanyolet kapasitesinin sistem sınırları içerisinde olması gerekir.
Özellikle yüksek ve dar veya çok geniş açılır kanatlarda aksesuar üreticisinin uygulama diyagramları dikkate alınmalıdır. Mimari görünüş uğruna aksesuarın izin verdiği ölçülerin dışına çıkılması, kısa sürede ayar ve kullanım problemleri oluşturabilir.
Doğru detaylandırılmış bir gizli kanat sistemi; mimari görünüm, statik performans, aksesuar kapasitesi ve hava-su sızdırmazlığını birlikte sağlamalıdır.
8. Su Tahliye, Denizlik ve Eşik Detaylarının Yanlış Çözülmesi
Alüminyum doğramalarda su tahliyesi en kritik uygulama konularından biridir.
Rüzgârla taşınan yağmur suyu doğrama kanallarına, kasa çevresine, denizlik ve eşik bölgelerine ulaşabilir. Sisteme giren kontrollü suyun drenaj kanalları aracılığıyla dışarı atılması gerekir.
Tahliye deliklerinin yetersiz bırakılması, yanlış konumlandırılması veya montaj sırasında silikon, harç ya da başka malzemelerle kapatılması suyun sistem içerisinde birikmesine neden olabilir.
Pencere altında yeterli dış eğimin bulunmaması, damlalık detayının çözülmemesi, denizlik altının doğru izole edilmemesi veya doğrama kasası ile denizlik ilişkisinin hatalı kurulması da iç mekâna su geçişi oluşturabilir.
Kapılarda ve sürme sistemlerde eşik detayı; su tahliyesi, iç-dış zemin kotları, kullanım konforu ve erişilebilirlik birlikte değerlendirilerek tasarlanmalıdır.
Alt Başlık - TR
Alüminyum doğramalarda statik hesap, modülasyon, cam, montaj, körkasa ve izolasyon hataları
Açıklama 2 - TR
9. Montaj Ankrajlarının ve Yük Aktarımının Yanlış Çözülmesi
Doğru projelendirilmiş bir alüminyum doğrama, binaya yanlış bağlandığında beklenen performansı sağlayamaz.
Doğramanın kendi ağırlığı, cam ağırlığı, açılır kanatlardan gelen kullanım yükleri ve rüzgâr basınç-emme kuvvetleri güvenli şekilde taşıyıcı yapıya aktarılmalıdır.
Bu nedenle montaj ankrajlarının tipi, sayısı ve aralıkları yalnızca alışılmış saha uygulamalarına göre belirlenmemelidir. Doğrama ölçüsü ve ağırlığı, rüzgâr yükü, duvar veya betonun taşıma kapasitesi, körkasa tipi, doğramanın taşıyıcı yapıya mesafesi ve montaj konumu birlikte değerlendirilmelidir.
Özellikle büyük ve ağır doğramalarda veya doğramanın taşıyıcı duvar düzleminin önünde konumlandığı uygulamalarda bağlantı konsolları ve ankrajların statik yeterliliği daha kritik hale gelir.
Poliüretan köpük, silikon veya benzeri dolgu ve sızdırmazlık malzemeleri taşıyıcı bağlantı elemanı değildir. Doğrama yüklerinin güvenli aktarımı uygun mekanik bağlantılarla sağlanmalıdır.
10. Yapı Hareketlerinin ve Taşıyıcı Sistem Sehimlerinin Doğramaya Aktarılması
Büyük açıklıklı alüminyum kapı ve pencere sistemlerinde yalnızca doğramanın kendi sehimi değil, binanın taşıyıcı sistemindeki hareketler de dikkate alınmalıdır.
Döşeme veya kirişlerde meydana gelebilecek düşey deformasyonların doğrudan doğramanın üst profiline aktarılması; profil sıkışması, cam gerilmesi, kanat hareketinin bozulması ve bağlantı noktalarında zorlanma oluşturabilir.
Özellikle geniş açıklıklı sürme ve kaldır-sür doğramalarda veya döşemeden döşemeye yaklaşan büyük elemanlarda üst yapı hareketi proje aşamasında değerlendirilmelidir.
Taşıyıcı yapının deformasyonunun doğramaya istenmeyen yük olarak aktarılmaması için bağlantı ve hareket detayları proje özelinde çözülmelidir. Bina yükleri hiçbir durumda doğrama profilleri üzerinden taşınacak şekilde detaylandırılmamalıdır.
11. Duvar, Körkasa, Doğrama, Su İzolasyonu ve Isı İzolasyonu İlişkisinin Yanlış Çözülmesi
Alüminyum doğramanın yalnızca kendi içinde doğru üretilmiş olması yeterli değildir. Doğramanın yapı ile birleşimi de sistemin performansının bir parçasıdır.
Duvar, körkasa, alüminyum doğrama, dış cephe kaplaması, su izolasyonu ve ısı izolasyonu ilişkisi birlikte çözülmediğinde doğrama çevresinde su sızıntısı, hava kaçağı, ısı köprüsü, yoğuşma, küf, boya kabarması ve iç mekân bitişlerinde bozulma oluşabilir.
Körkasa ile alüminyum doğrama arasındaki birleşimin duvarın ısı yalıtımıyla süreklilik sağlamaması, doğrama çevresinde belirgin bir ısı köprüsü oluşturabilir.
Benzer şekilde su yalıtımının körkasa ve doğrama birleşiminde kesintiye uğraması, rüzgârla taşınan yağmur suyunun yapı içine ilerlemesine neden olabilir.
Doğru uygulamada körkasa, pencere kasası, dış cephe kaplaması, denizlik, su yalıtım bandı, ısı yalıtımı ve iç-dış sızdırmazlık katmanları tek bir detay bütünü olarak çözülmelidir.
Montaj sırasında bu birleşimlerin sahada rastgele silikon veya köpük uygulamalarıyla çözülmeye çalışılması doğru değildir.
12. Hava Sızdırmazlığı ve Fitil Detaylarının İhmal Edilmesi
Alüminyum kapı ve pencerelerde fitiller, hava sızdırmazlığı ve su geçirimsizlik performansının temel elemanlarındandır.
Yanlış fitil kullanılması, köşelerde fitilin sürekliliğinin bozulması, kanat ayarının doğru yapılmaması veya fitil baskısının yetersiz olması hava ve su kaçaklarına neden olabilir.
Hava sızdıran doğramalarda cereyan hissi, ısı kaybı, ses geçişi ve toz girişi artabilir.
Fitil ve conta seçimi profil sistemiyle uyumlu olmalı; köşe birleşimleri, drenaj ilişkisi ve kanat baskısı montaj sonrasında kontrol edilmelidir.
13. Boya, Eloksal ve Yüzey Kaplama Kalitesinin Yanlış Seçilmesi
Alüminyum profil yüzeyinin boya veya eloksal sistemi, yalnızca cephe rengiyle ilgili estetik bir karar değildir.
Doğramanın bulunduğu çevresel koşullar, yoğun güneş, nem, hava kirliliği, deniz etkisi ve bakım koşulları yüzey kaplama sisteminin seçiminde dikkate alınmalıdır.
Uygun olmayan veya düşük kaliteli yüzey işlemleri zamanla renk solması, matlaşma, kabarma veya yüzey bozulmasına neden olabilir.
Doğrama rengi; cam, cephe kaplaması, denizlik, aksesuar ve iç mekân yüzeyleriyle mimari bütünlük içinde seçilirken yüzey kaplamasının teknik dayanımı da ayrıca değerlendirilmelidir.
14. Shop Drawing, Saha Ölçüsü ve Teknik Tanımların Eksik Hazırlanması
Alüminyum kapı ve pencere uygulamalarında doğru shop drawing hazırlanması, imalat kalitesinin temelidir.
Yalnızca mimari projedeki pencere boşluklarına bakılarak üretime geçilmemelidir. Sahadaki gerçek açıklık ölçüleri, duvar kalınlığı, körkasa, cephe kaplaması, denizlik, iç sıva, zemin ve tavan kotları üretim öncesinde kontrol edilmelidir.
Shop drawinglerde en azından profil sistemi ve kesitleri, doğrama modülasyonu, sabit ve açılır kanatlar, açılım yönleri, gizli kanat veya sürme sistem tipi, cam özellikleri, aksesuar sistemi, renk kodu, körkasa ve ankraj detayları, denizlik-eşik ilişkisi, su tahliye prensibi ve su-ısı izolasyonu bağlantıları açık biçimde gösterilmelidir.
Satın alma tanımlarında yalnızca “alüminyum pencere” veya “alüminyum doğrama” yazılması yeterli değildir. Profil serisi, ısı yalıtım özelliği, cam kombinasyonu, aksesuar, yüzey kaplama sistemi ve gerekli performans kriterleri net olarak belirtilmelidir.
Eksik teknik tanımlar farklı kalitedeki ürünlerin aynı ürün gibi teklif edilmesine ve uygulama sırasında ciddi uyuşmazlıklara neden olabilir.
15. Bakım ve Ayar Sürecinin Planlanmaması
Alüminyum kapı ve pencere sistemleri uzun ömürlü yapı elemanlarıdır; ancak hareketli sistemlerin belirli aralıklarla kontrol edilmesi gerekir.
Açılır kanatlarda menteşe, ispanyolet, kilit ve fitil ayarları; sürme ve kaldır-sür sistemlerde ise ray, taşıyıcı teker veya arabalar, kilitleme mekanizmaları ve drenaj kanalları kontrol edilmelidir.
Drenaj deliklerinin kir veya yabancı maddelerle kapanması zamanla su tahliye performansını azaltabilir.
Doğru uygulamada kullanıcıya temel bakım bilgileri verilmeli ve özellikle yoğun kullanılan ticari projelerde periyodik bakım programı oluşturulmalıdır.
Alüminyum Kapı ve Pencerelerde Doğru Uygulama İçin Temel Kriterler
Başarılı bir alüminyum kapı ve pencere uygulamasında sistem seçimi, statik hesap, doğrama modülasyonu, cam, aksesuar, montaj ve yapı ile birleşim detayları birlikte değerlendirilmelidir.
Doğramanın kendi ölçüleri ve binadaki montaj yüksekliği dikkate alınarak rüzgâr yükü belirlenmeli; profil sistemi ve kesitleri statik gerekliliklere göre seçilmelidir.
Açılır kanat modülasyonu, cam ağırlığı ve aksesuar üreticisinin izin verdiği kanat ölçü ve ağırlık sınırları içinde oluşturulmalıdır.
Alüminyum pencere, kapı, gizli kanat, sürme, kaldır-sür ve minimal sürme alternatifleri kullanım amacı ve performans gereksinimine göre seçilmeli; cam kombinasyonu doğrama ve aksesuar kapasitesiyle birlikte değerlendirilmelidir.
Montajda doğrama ve cam yükleri ile rüzgâr kuvvetleri güvenli şekilde taşıyıcı yapıya aktarılmalı; yapı hareketlerinin doğramaya zarar verecek şekilde aktarılmasına izin verilmemelidir.
Duvar, körkasa, doğrama, denizlik, su izolasyonu ve ısı izolasyonu detayları birlikte çözülmeli; hava ve su sızdırmazlığı ile ısı yalıtımının sürekliliği sağlanmalıdır.
Sonuç
Alüminyum kapı ve pencere sistemlerinde iyi sonuç, yalnızca kaliteli bir profil veya aksesuar markası kullanmakla elde edilmez. Doğru performans; sistem seçimi, statik hesap, modülasyon, cam, aksesuar, imalat, montaj ve yapı birleşim detaylarının birbirine uyumlu çözülmesine bağlıdır.
Statik hesap yapılmadan seçilen profil kesitleri, aksesuar sınırlarını aşan kanatlar, yanlış cam ağırlıkları, yetersiz montaj bağlantıları, hatalı drenaj ve kesintiye uğrayan su-ısı izolasyonu; su sızıntısı, hava kaçağı, yoğuşma, kanat sarkması, cam ve profil gerilmeleri, aksesuar problemleri ve yüksek bakım maliyetleri oluşturabilir.
Optimal Mimarlık; alüminyum kapı, pencere, gizli kanat ve sürme sistemlerin yanı sıra giydirme cephe sistemleri ile ilişkili yapı kabuğu detaylarında doğru maliyet, doğru projelendirme, doğru imalat, doğru montaj ve doğru süre prensipleriyle hareket eder. Amaç; mimari görünüm, teknik performans, güvenli kullanım ve uzun ömürlü yapı kabuğu performansını birlikte sağlamaktır.
Yazar: Mehmet Beşe POLATKAN / Mimar-YTÜ
