Giydirme cephe sistemleri; özellikle çok katlı yapılarda betonarme veya çelik iskeletin taşıyıcı duvarları gereksiz kılmasıyla ortaya çıkan, İngilizcede “curtain wall” ve “cladding wall” kavramlarıyla tanımlanan dış cephe sistemleridir. Bu sistemler, döşemelere veya kolonlara asılarak binanın önünden devam eder; kendi ağırlığını, rüzgar yüklerini ve dış ortam etkilerini alüminyum profil, çelik takviye ve bağlantı elemanları aracılığıyla ana taşıyıcı sisteme aktarır.
Giydirme cephe; görüş alanı ve parapet alanı olarak iki ana bölge halinde değerlendirilebilir. Görüş alanında çoğunlukla cam kullanılırken, parapet bölgelerinde cam, alüminyum kompozit panel, doğal taş, yapay taş, seramik, sinterflex veya farklı sağır cephe kaplama malzemeleri kullanılabilir. Bu nedenle giydirme cephe yalnızca estetik bir dış kabuk değil; ısı yalıtımı, ses yalıtımı, su ve hava sızdırmazlığı, yangın güvenliği, rüzgar yükü dayanımı, gün ışığı kullanımı ve uzun ömürlü cephe performansı açısından önemli bir yapı bileşenidir.
Dünyada giydirme cephenin ilk örneklerinden biri 1820 yılında Amerika’da iki katlı bir banka binasında uygulanmıştır. Türkiye’deki erken örneklerden biri ise 1959 yılında Ankara’da yapılan Kızılay İş Hanı’dır. Daha sonra 1973-1979 yılları arasında yapılan Zincirlikuyu’daki Karayolları Binası, başarılı uygulamalardan biri olarak kabul edilebilir. Takip eden yıllarda giydirme cephe sistemleri Türkiye’de de üretilmeye başlanmış, artan talep özellikle iş merkezleri, oteller, ticari yapılar, showroomlar ve prestijli konut projelerinde bu sistemlerin yaygınlaşmasını sağlamıştır.
1820 ile 1959 yılları karşılaştırıldığında yaklaşık 140 yıllık bir fark görülür. Ancak günümüzde bilgi akışı, teknoloji transferi ve yapı malzemelerine ulaşım çok hızlandığı için dünyanın herhangi bir yerinde kullanılan cephe sistemi veya yapı teknolojisi, kabul gördüğü takdirde kısa süre içinde Türkiye’de de üretilerek veya ithal edilerek uygulanabilir hale gelmektedir.
Türkiye’de Giydirme Cephe Uygulamalarında Teknik Gerçekler
Giydirme cephenin modern ve prestijli bir görünüm sağlaması, binanın değerini yükseltmesi, ısı ve ses izolasyonuna katkıda bulunması, dış cephe boya ihtiyacını azaltması, kolay temizlenebilir olması, hızlı uygulanması ve dış yapı kabuğu ağırlığını yaklaşık yüzde 25 oranında düşürmesi, Türkiye’de de bu sistemlere olan talebi artırmıştır. Özellikle büyük kentlerde bu talep, ana caddelerden ara sokaklara kadar uzanan geniş bir uygulama alanı oluşturmuştur.
Ancak bu hızlı talep artışı, teknik altyapısı yeterli olmayan birçok firmanın da sektöre girmesine neden olmuştur. Uygulamada rüzgar yükü hesabı yapılmadan profil seçilmesi, cam kalınlığının projeye göre belirlenmemesi, yangın kesici detayların eksik bırakılması, su tahliye prensiplerinin doğru çözülmemesi, ankraj ve bağlantı detaylarının yeterince incelenmemesi, paslanmaya karşı önlem alınmaması ve montaj ekiplerinin teknik yeterliliğinin düşük olması ciddi güvenlik ve performans sorunları doğurabilir.
Oysa giydirme cephe projelendirme ve uygulamasında ekonomik ve estetik bütünlük kadar güvenlik de önemlidir. Cephe sistemi; depreme, rüzgar yüklerine, yangına, ısı kayıplarına, ses geçişine, su sızıntısına, hava kaçaklarına ve paslanmaya karşı gerekli teknik kriterleri karşılamalıdır. Bu nedenle profil atalet momentleri, cam kalınlığı, cam ölçüleri, taşıyıcı aks aralıkları, bina yüksekliği, ankraj detayları, yangın kesici uygulamaları, izolasyon malzemeleri ve montaj toleransları birlikte değerlendirilmelidir.
Yapı üretim sürecinden trafik kurallarına kadar pek çok konuda olduğu gibi, giydirme cephe uygulamalarında da bazı yatırımcı ve uygulayıcıların teknik kuralları yalnızca zorunlu yaptırım olduğunda dikkate alması sorun yaratmaktadır. Giydirme cephe sistemi, “sadece dış görünüşü güzelleştiren bir kaplama” olarak görülmemeli; yapının güvenliği, enerji performansı ve kullanıcı konforuyla doğrudan ilişkili bir mühendislik uygulaması olarak ele alınmalıdır.
Bazı firmalar, yılda yüzlerce ton alüminyum giydirme cephe malzemesi tüketmelerine rağmen şartnameye uygun rüzgar yükü hesabı yapmamakta, kendileri için en ekonomik yatay ve düşey taşıyıcı profilleri atalet momentlerini sorgulamadan seçebilmektedir. İşveren ve kullanıcı tarafında da çoğu zaman proje ve uygulamada uzman firma seçimi yapılmamakta; yalnızca en düşük fiyatlı veya ilk bakışta en iyi görünen çözüm tercih edilmektedir.
Bu durum, gerekli teknik kriterlere göre uygulama yapmak isteyen, yaptığı işten sorumluluk duyan, teknik altyapıya sahip personel çalıştıran ve uzun vadeli güvenliği önemseyen firmaların rekabet şansını azaltmaktadır. Oysa giydirme cephe, doğru proje ve doğru uygulama yapılmadığında yalnızca estetik bir problem değil, doğrudan can güvenliği ve yapı güvenliği problemi oluşturabilir.
17 Ağustos 1999 depremi binlerce insanın ölümüne, yaklaşık yirmi bin binanın yıkılmasına ve büyük maddi kayıplara neden olmuştur. Bu depremden sonra yapı denetim mekanizması oluşmuş olsa da denetimin çoğu zaman kaba yapı ile sınırlı kaldığı görülmektedir. Oysa yapı denetimi; temel, taşıyıcı sistem, ince yapı, cephe sistemi, cam, ankraj, yangın kesici ve yalıtım detayları dahil olmak üzere yapıyı oluşturan bütün bileşenleri kapsamalıdır.
Cephede kullanılan 6+12+6 mm kalınlığında ve 120 x 160 cm ölçülerindeki bir çift camın ağırlığı yaklaşık 60 kg’dır. Yüksek bir binanın cephesinden yalnızca bir cam modülünün veya panelin kopup düşmesi bile ciddi bir tehlike oluşturur. Aynı şekilde yangın kesicilerin şartnamelere uygun yapılmaması, çıkan bir yangının ve dumanın cephe boşlukları aracılığıyla diğer katlara hızla yayılmasına neden olabilir. Bu nedenle giydirme cephe uygulamalarında cam seçimi, profil hesabı, bağlantı detayları ve yangın güvenliği asla ikinci planda değerlendirilmemelidir.

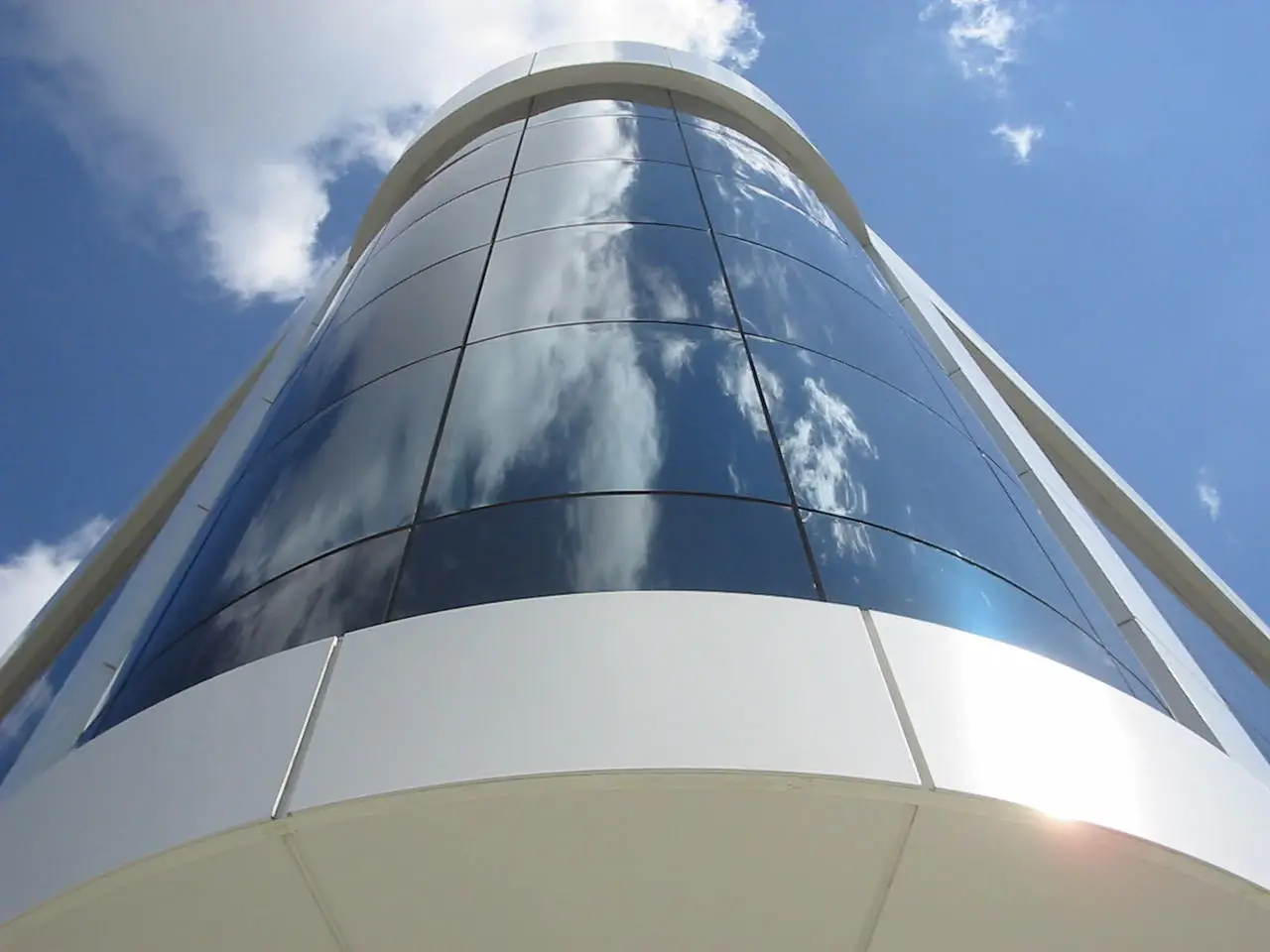

Avcılar’da Bombeli Strüktürel Silikon Cephe Uygulaması
Avcılar E5 Karayolu üzerinde, köşe parselde yer alan bir binanın cephesi bombeli strüktürel silikon cephe ve alüminyum kompozit panel cephe kaplama ile tamamlanmıştır.Mimari proje hazırlanırken giydirme cephe projesi de birlikte düşünüldüğü için kaba yapı tamamlandıktan sonra cephe ile yapı arasında uyum sorunu yaşanmamıştır.
Köşe parsel avantajını artırmak ve yapıyı tekdüze kent dokusu içinden ayıran özgün bir kimlik oluşturmak amacıyla binanın ana girişi köşeden verilmiş, bu köşe giriş üst katlarda silindirik bir formla vurgulanmıştır. Bu formu oluşturmak için birinci kattan itibaren betonarme üzerine bükümlü dairesel, kumlanıp epoksi boyalı NPI ve NPU çelik kirişler; 15 mm sac plakalar ve kimyasal dübeller yardımıyla tespit edilmiştir.
Kat yüksekliği, maksimum sehim miktarı, düşey taşıyıcı aks aralığı ve cam kalınlığı verileri dikkate alınarak, TS 498’de belirtilen 20 metre bina yüksekliğine kadar gereken metrekareye 96 kg/m², yani yaklaşık 141 km/saat rüzgar yükünü karşılayabilecek yatay ve düşey taşıyıcı alüminyum profiller seçilmiştir. Profil seçiminde yalnızca görünüş veya maliyet değil, atalet momenti hesabı ve cephe güvenliği esas alınmıştır.
Cephe modülleri, alüminyum kompozit panellerde minimum fire verilmesi ve iç-dış mekanda estetik bütünlüğün sağlanması kriterlerine göre oluşturulmuştur. Yangına karşı katlar arası duman izolasyonunu sağlamak amacıyla kiriş alt ve üst kotlarına 2 mm bükümlü galvaniz levhalar yerleştirilmiş, bu levhalar giydirme cephe profillerine bağlanmadan polyizobutilen bantlarla yanaştırılmıştır. Saclar ile betonarme ve yatay-düşey taşıyıcılar arasındaki temas yüzeylerinde yangına dayanıklı mastik kullanılarak fuga tipi derzlerle duman geçirimsizliği desteklenmiştir.
Katlar arası ses izolasyonunu sağlamak için iki yangın kesici galvaniz levha arasına dış cephe kiriş yüksekliği boyunca taş yünü doldurulmuştur. Bu uygulama, hem yangın güvenliği hem de ses yalıtımı açısından cephe performansını artırmıştır.
Düz yüzeylerde görüş alanı camlarında dışta 6 mm mavi reflekte temperli ve makine rodajlı cam, arada 12 mm hava boşluğu, içte 5 mm düz cam kullanılmıştır. Parapet camlarında ise dışta 6 mm mavi reflekte temperli ve makine rodajlı tek cam, arkasında 5 cm kalınlığında 50 kg/m³ yoğunlukta taş yünü tespitli galvaniz levhalı spandrel panel uygulanmıştır.
Parapet bölgesinde reflekte camın ışığa bağlı olarak arka yüzeydeki taş yünü izolasyon malzemesini gösterebilme ihtimali nedeniyle dış cam arkasına emaye boya uygulanmıştır. Dairesel bölümde ise ısısal işlemlerden geçirilerek bükülen cam temperli olamayacağı için dışta 6+5 mm mavi reflekte, makine rodajlı lamine cam tercih edilmiştir.
Sağır yüzeylerde demir konstrüksiyon üzerine PVDF boyalı, her iki yüzü 0.5 mm alüminyum ve ortasında 3 mm polietilen dolgulu alüminyum kompozit panel kullanılmıştır. Tespit elemanlarında paslanmaz özellikte ürünler tercih edilerek zamanla paslanmanın yaratabileceği olumsuzluklar azaltılmıştır. Alüminyum kompozit panel altı sağır yüzeylerde de 5 cm kalınlığında 50 kg/m³ yoğunlukta taş yünü kullanılarak ısı izolasyonu bütünlüğü sağlanmıştır.
Gerekli görülen bölgelerde, özellikle üst harpuşta altında sistem içine su girişini engellemek amacıyla buhar geçirimli ve su geçirimsiz membranlar kullanılmıştır. Böylece giydirme cephe uygulamasında yalnızca dış görünüş değil; yangın güvenliği, ses yalıtımı, ısı yalıtımı, su yalıtımı, taşıyıcı güvenliği ve uzun ömürlü kullanım birlikte değerlendirilmiştir.
Giydirme Cephe Uygulamalarında Sonuç ve Değerlendirme
Giydirme cephe sistemleri, modern mimarinin önemli yapı kabuğu çözümlerinden biridir. Ancak doğru projelendirilmediğinde, hesaplanmadığında ve uygulanmadığında ciddi güvenlik, yalıtım ve bakım sorunlarına neden olabilir. Bu nedenle yatırımcıların yalnızca ilk maliyete değil; teknik yeterlilik, proje deneyimi, mühendislik hesabı, malzeme kalitesi, montaj ekibi, yangın güvenliği ve uzun vadeli cephe performansına da dikkat etmesi gerekir.
Optimal Mimarlık, giydirme cephe sistemlerinde proje, detay çözümü, malzeme seçimi, imalat ve uygulama süreçlerini birlikte ele alır. Kapaklı giydirme cephe, yarı kapaklı cephe, silikon cephe, alüminyum kompozit panel, seramik cephe, sinterflex cephe, perfore panel, mesh panel ve farklı cephe kaplama sistemlerinde yapının mimari kimliği, teknik gereklilikleri ve uzun vadeli performansı birlikte değerlendirilir.
Projeniz için sistem seçimi, detay çözümü ve uygulama planlaması konusunda destek almak için giydirme cephe hizmetlerimizi inceleyebilirsiniz.
Giydirme Cephe Uygulamaları Hakkında Sık Sorulan Sorular
Giydirme cephe nedir?
Giydirme cephe; binanın taşıyıcı sisteminden bağımsız olarak dış kabuğu oluşturan, cam, alüminyum profil, bağlantı elemanları ve gerektiğinde panel kaplamalarla tamamlanan cephe sistemidir. Estetik görünüm, doğal ışık kullanımı, ısı ve ses performansı, su-hava sızdırmazlığı ve dış cephe bütünlüğü sağlar.
Giydirme cephe güvenli midir?
Doğru projelendirilmiş, rüzgar yükü hesabı yapılmış, uygun cam ve profil seçimiyle uygulanmış bir giydirme cephe sistemi güvenlidir. Güvenlik sorunları genellikle hesapsız profil seçimi, yanlış cam kullanımı, yetersiz ankraj veya hatalı montajdan kaynaklanır.
Giydirme cephede cam kalınlığı nasıl belirlenir?
Cam kalınlığı; cam ölçüsü, bina yüksekliği, rüzgar yükü, cephe sistemi, kullanım amacı, güvenlik beklentisi ve proje şartlarına göre belirlenir. Her yapı için aynı cam kalınlığı doğru kabul edilmemelidir.
Yangın kesici neden önemlidir?
Yangın kesici detaylar, katlar arasında alev ve duman geçişini yavaşlatmak için kullanılır. Bu detayların eksik uygulanması, yangının cephe boşlukları aracılığıyla diğer katlara yayılmasına neden olabilir.
Giydirme cephe fiyatını ne belirler?
Sistem tipi, profil kesiti, cam türü, panel kaplama, bina yüksekliği, metraj, detay zorluğu, yangın ve yalıtım gereklilikleri, alt konstrüksiyon, ankraj detayı ve montaj koşulları giydirme cephe fiyatını etkileyen başlıca unsurlardır.
Yazar: Mehmet Beşe POLATKAN / Mimar-YTÜ
